Chyby pri stavbe: Preklady

28. januára 2019 13:32 red archív

chyby pri stavbe, murovanie, praktické rady, preklady, svojpomoc

V piatom diele nášho seriálu o najčastejších omyloch murárov sa dostávame k prekladom. Ak sme doteraz pri ukladaní tehál, spájaní tehál či delení tehál videli nevídané, pri prekladoch sa nám skutočne zatočila hlava. Viacerí, aj keď si vybrali správny preklad, použili ho spôsobom, vďaka ktorému neplnil svoju úlohu.

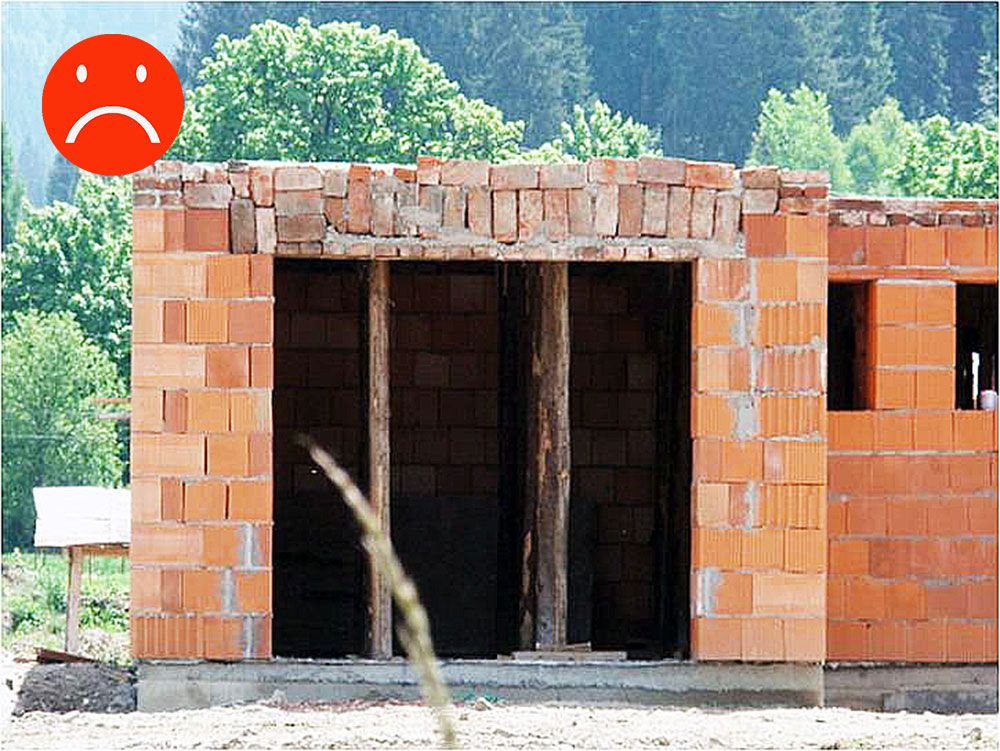

Ako to myslel murár v tomto prípade, nám nie je jasné. Plánoval dosku nechať v stene namiesto prekladu alebo predpokladal, že keď murivo stuhne, bude dosť pevné, aby latu odstránil a nechal tehly len tak vo vzduchu?

Nesprávne uloženie prekladov patrí medzi najčastejšie problémy pri ich osadzovaní. V tomto prípade vysoký preklad leží na svojej širšej strane, pričom správne by mal ležať na užšej, čiže tak, aby stál. A, samozrejme, použitie nejakej tehlovej tvárnice, ktorú azda našiel kdesi pohodenú na stavbe ako podpery pod preklad (a navyše s dierovaním z exteriéru do interiéru) je mimoriadne zlý nápad.

V tomto prípade ide o tzv. nízky alebo plochý preklad, ktorý sa má zabudovať tak, ako ho vidíme. Otázkou je zhotovenie tlakovej zóny nad prekladom: zvislé škáry medzi tehlami nad prekladom by mali byť premaltované. Ďalším nedostatkom je ostenie, na ktorom je preklad položený: je vytvorené z prerezaných tehál, pritom ostenie pod prekladom by sa vždy malo končiť celou alebo polovičnou tehlou.

Vysoké preklady zabudované v nesprávnej polohe, čiže naplocho, sme tu už videli. Ale skúste mi povedať, na čom tento preklad vlastne leží? Áno, žiaľ, vidíte dobre. Tento preklad viac-menej levituje vo vzduchu. Ten vedľa neho leží možno na ráme okna.

* článok pokračuje pod formulárom *

V tomto prípade zjavne nemal murár svoj deň. Najprv sa rozhodol „dorovnať“ murivo pod prekladom nasucho uloženými kusmi pórobetónu a následne uložil preklad tak, že nechal vedľa neho dieru, a samotný preklad leží len na pár centimetroch prasknutej pórobetónovej kocky. Áno, máme tu tri chyby v jednom.

Opačná strana prekladu z predchádzajúcej fotografie. Skutočne sa zdá, akoby murár nestaval dom, ale hrad z kociek.

Podobný problém ako na predchádzajúcich obrázkoch – koniec prekladu leží na rôznych kúskoch tehál, na tom, čo mal pán majster na dosah ruky. Zrejme si murár povedal, že keď sa to omietne, nebude to vidno…

Tu sa murár rozhodol použiť ako preklad oceľový I-profil. V podstate nezačal zle, no realizácia je zúfalá. Okrem toho, že majiteľovi celkom určite vytvoril obrovský tepelný most, navyše preklad podložil nenosnou pozdĺžne dierovanou tehlou, možno kusom HURDIS-ky, navyše s dierovaním smerom z exteriéru do interiéru.

Aj keď v tomto prípade ide o monolitický preklad zhotovený na stavbe, chýb sa tu nájde opäť dosť: nedostatočná tepelná izolácia prekladu z drevovláknitých dosiek, nedostatočná väzba muriva na rohu domu v úrovni prekladu a dodatočné zúženie otvoru o polovičnú šírku tehly – pod prekladom ešte chýba posledný kus tehly.

Z týchto fotiek sa zdá, akoby sa na Slovensku stavalo bez projektovej dokumentácie. Ťažko povedať, čo bolo skôr. Či nákup krátkych prekladov, alebo hľadanie tej správnej šírky okna? Po niekoľkonásobnom zúžení pôvodného otvoru leží preklad na prílepkoch s pochybnou únosnosťou.

Podobný prípad, ako na predchádzajúcom obrázku – nedostatočná úložná dĺžka prekladov na dodatočne domurovaných osteniach, tentokrát pravdepodobne z tehál určených na nenosné priečky. Aby sme však boli spravodliví, treba vyzdvihnuť snahu o správne zhotovenie tlakovej zóny nad prekladom so vzorne vyplnenými maltovými škárami.

Správne vyhotovený tzv. nízky preklad s premaltovanými styčnými škárami nad prekladom.

Montáž kompletného prekladu s použitím prefabrikovaných prvkov závisí od typu prekladu. Tzv. vysoké preklady, spravidla na výšku tehly, sa ukladajú vždy nastojato. Ich počet závisí od hrúbky steny, resp. od zaťaženia prekladu. Sú veľmi vhodné najmä na preklenutie otvorov v obvodovej stene, kde sú základné výšky, ako je výška parapetu a výška okenného otvoru, navrhnuté ako násobky výšky tehál. Na obvodové murivo sa osadí jeden preklad z exteriérovej strany a tri preklady z interiéru. Do voľného priestoru medzi osadené preklady sa vloží tepelná izolácia s rovnakou výškou, akú majú preklady, a hrúbkou, ktorá zodpovedá šírke medzery.

Správne zhotovený vysoký preklad v obvodovej stene, s dostatočnou úložnou dĺžkou, uložený v maltovom lôžku na celých tehlách, z exteriérovej strany vyplnený izoláciou, na záver previazaný viazacím drôtom, aby nedošlo k pádu krajných prekladov počas montáže.

Celkový pohľad na správne a precízne zhotovený vysoký preklad. Po vyskladaní kompletného prekladu sa medzera medzi prekladom a tehlami v poslednom rade muriva vyplní tehlovými blokmi upravenými na potrebný rozmer a styčné škáry sa premaltujú tepelnoizolačnou murovacou maltou alebo sa vyplnia montážnou PU penou.

Pohľad na správne zhotovený vysoký preklad zospodu.
