Ako osadiť žalúziový nosný preklad: Pracovný postup

3. apríla 2023 22:45 Andrea Dingová, red. archív

hrubá stavba, murovanie, pracovný postup, praktické rady, preklady

V obvodovom murive domov z kategórie A0 možno využiť aj univerzálny žalúziový nosný preklad so zabudovanou tepelnou izoláciou. Výhodou moderných produktov je, že izolácia sa dá odobrať a do prekladu sa zabuduje tieniaca technika. Ako v takomto prípade správne postupovať?

Kde využijete žalúziový nosný preklad

Niekedy sa mu hovorí aj roletový preklad – v závislosti od toho, aký typ tieniacej techniky doň zabudujete. Žalúziový nosný preklad sa väčšinou odporúča použiť nad stavebnými otvormi so svetlou šírkou 750 až 3 750 mm. Na zabudovanie tieniacej techniky môže byť výška okna, resp. dverí 2 500 mm.

Overte si tiež, či je vhodný na všetky typy tieniacej techniky (napr. z hľadiska ovládania), hoci výrobcovia sa dnes už snažia o čo najväčšiu univerzálnosť týchto stavebných prvkov. Preklad sa osadzuje do jednovrstvového tepelnoizolačného muriva. Naopak, jeho umiestnenie do zatepleného muriva vonkajším tepelnoizolačným kontaktným systémom (ETICS), kde by bola železobetónová časť umiestnená priamo v ETICS, nebýva vhodné.

Ako to funguje?

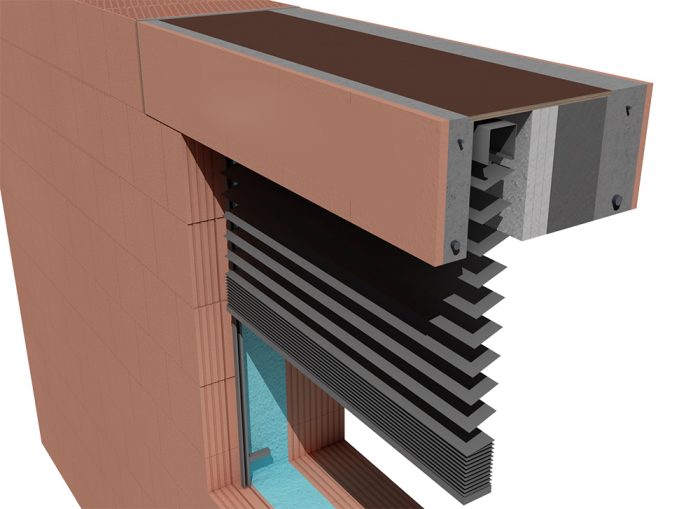

Preklad sa vyrába ako jeden kompaktný celok. Skladá sa z troch základných častí: vnútorné železobetónové rebro, tepelná izolácia rozdelená na segmenty a vonkajšie železobetónové rebro. Na výber máte z troch šírkových variantov 500, 440 a 380 mm. Železobetónové rebrá majú pre všetky šírkové varianty prekladov rovnaký prierez, preklady sa líšia len hrúbkou vloženej izolácie.

Povrchovú úpravu tvorí tehlový obklad, aby sa zabezpečil homogénny podklad pre omietky používané na tehlové murivo. Preklady sú v mieste uloženia brúsené, preto sa hodia na zabudovanie s brúsenými tehlami. Preklad sa navrhuje v dĺžkovom a výškovom module 250 mm. Tepelná izolácia je rozdelená na niekoľko segmentov, ktoré sa po montáži prekladu do muriva môžu vybrať podľa zamýšľaného typu tieniacej techniky (žalúzia, roleta).

Veľkou výhodou roletovo-žalúziového nosného prekladu je, že tieniacu techniku môžete inštalovať aj dodatočne počas používania stavby.

Poloha okna a nosného prekladu

Univerzálna poloha okna je 260 mm (merané od vonkajšieho líca prekladu k vonkajšiemu lícu rámu okna) pre šírku prekladov 500 a 440 mm. Pre šírku prekladu 380 mm je univerzálna poloha okna 240 mm od vonkajšieho líca muriva. Táto poloha funguje pre prípad, keď neplánujete montáž tieniacej techniky. Ak žalúzie či rolety nebudete montovať, môžete okno posunúť bližšie k vonkajšiemu lícu muriva. Vždy pritom zoberte do úvahy architektonický vzhľad domu tak, aby boli okná zalícované v rámci obvodového plášťa budovy aj s ohľadom na osadenie vybraného typu tieniacej techniky.

Pre preklady so šírkou 380 mm vzniká malý vnútorný parapet. Preto je tento šírkový variant prekladu vhodný v spojení so šírkou muriva 380 mm pre steny budov, ako sú napr. garáže, záhradné domčeky a pod. V tomto prípade sa však požaduje možnosť tienenia. Pri montáži okna jeho rám zalícujte tesne k rozhraniu segmentov tepelnej izolácie pre určený typ tieniacej techniky.

Tehlové preklady sú súčasťou každého domu

Tehlové preklady – 6 najčastejších chýb pri ich murovaní

Keď sa murujú tehlové preklady, dochádza k častým chybám, ktoré môžu znehodnotiť stavbu....

Pracovný postup montáže nosného prekladu

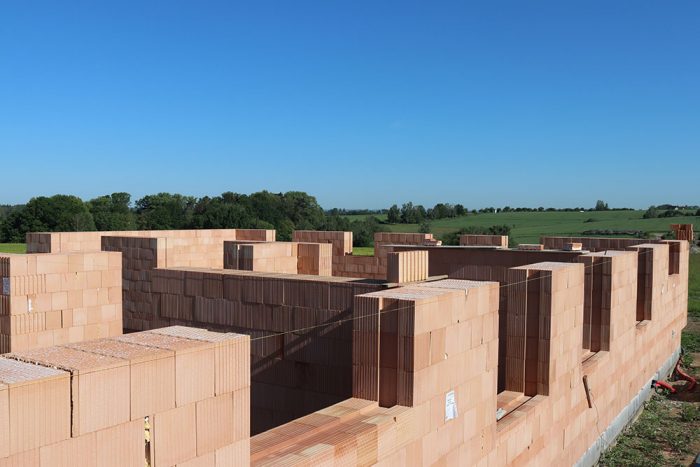

1. Obvodové murivo

Pri zhotovovaní nosného žalúziového prekladu sa muruje do úrovne nadpražia okna, samotný parapet a ostenie vymurujte z doplnkových tehál.

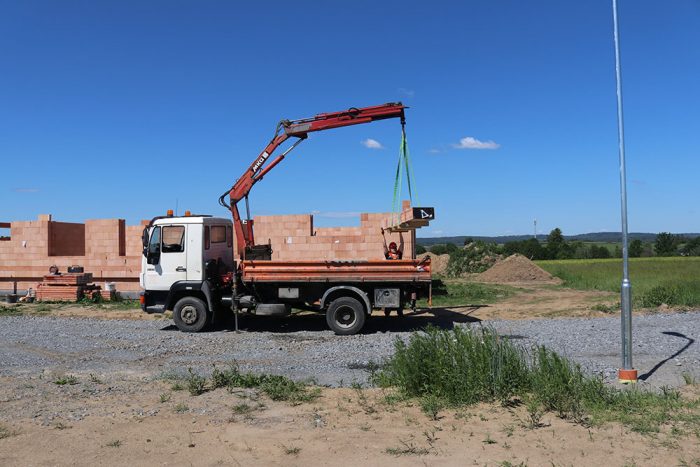

2. Manipulácia pomocou žeriava

Pri zabudovaní nosného prekladu budete potrebovať žeriav, pri manipulácii s prekladom sa zasa používajú C-závesy alebo textilné popruhy. Iný typ zavesenia alebo popruhov by totiž mohol spôsobiť poškodenie prekladov.

* článok pokračuje pod formulárom *

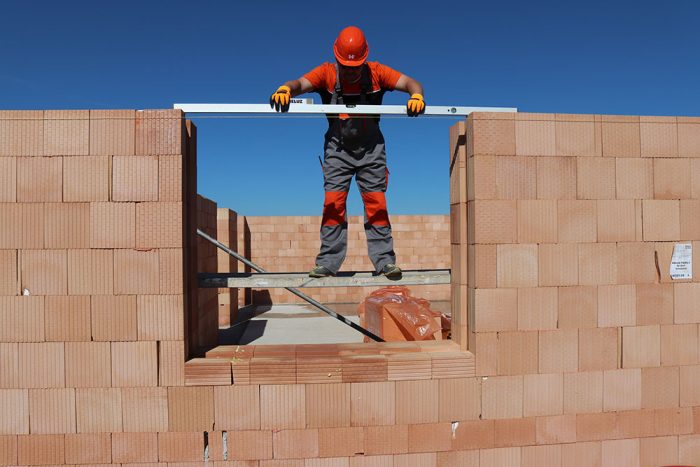

3. Čo treba skontrolovať?

Svetlú šírku otvoru skontrolujte podľa projektovej dokumentácie, a to vrátane nivelety muriva, resp. ložné plochy v mieste uloženia prekladu (prípustná odchýlka je max. 3 mm).

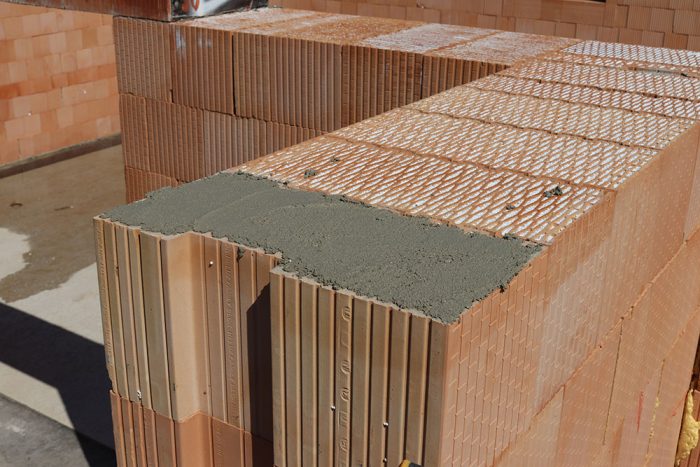

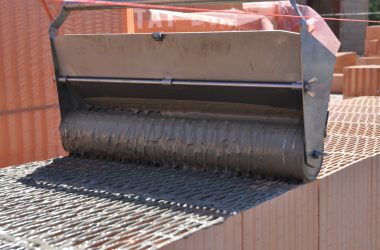

4. Nanášanie malty

Na ložné plochy tehál naneste celoplošne maltu pre tenké škáry (dĺžka 250 mm, hrúbka 3 mm). Minimálna prípustná dĺžka uloženia prekladu na murive je 200 mm.

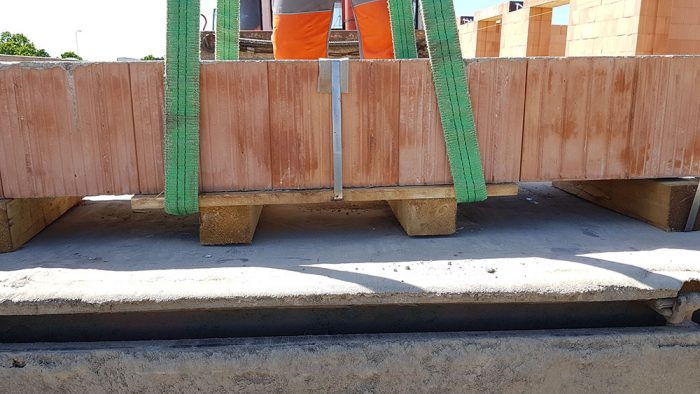

5. Zavesenie pred premiestnením

Na zavesenie prekladu slúži prepravná paleta, je jeho dočasnou súčasťou. Popruhy prevlečte pod paletou z vonkajšej strany jej hranolov.

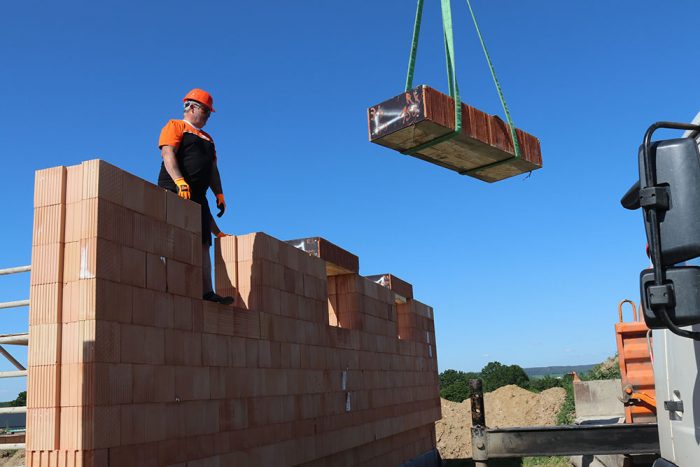

6. Presúvanie prekladu

Preklad sa zdvihne pomocou žeriava za popruhy alebo C-záves za paletou a premiestni na miesto uloženia na murive.

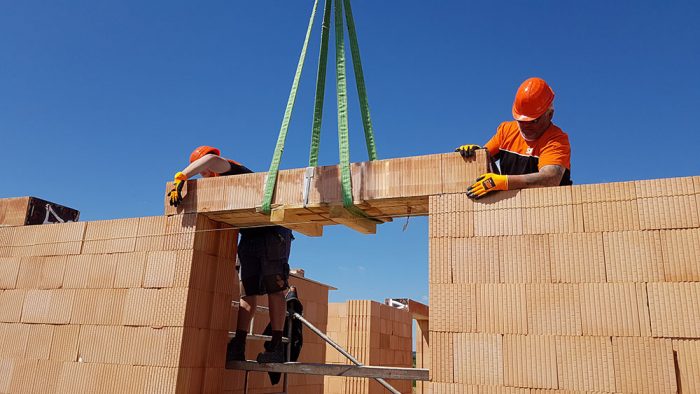

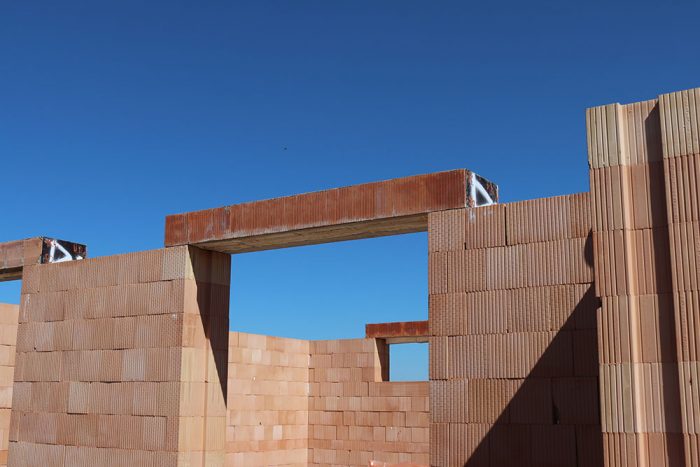

7. Ukladanie nosných prekladov

Preklad sa položí na maltové lôžko. Kladie sa vždy s rovnakou dĺžkou uloženia 250 mm na každej strane s ohľadom na jednoduché vyberanie segmentov tepelnej izolácie pred montážou tieniacej techniky. Nápis na čelnej ploche prekladu má smerovať do exteriéru.

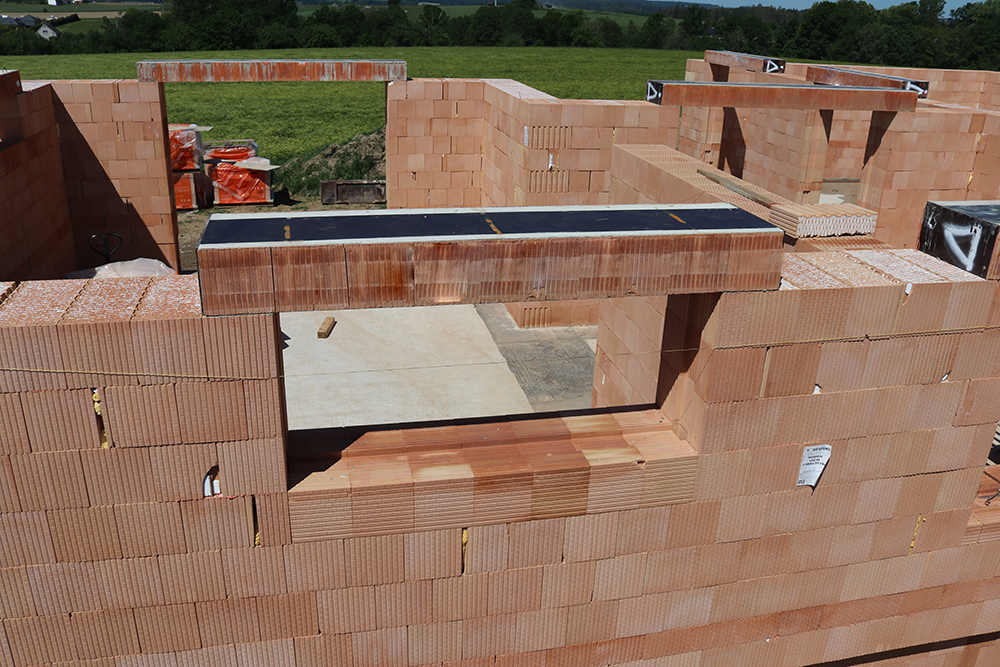

8. Práce po osadení

Po osadení prekladu odstrihnite viazaciu pásku palety a paletu odstráňte. Preklad nad stavebným otvorom so svetlou šírkou ≥ 2 500 mm sa uprostred podoprie montážnou podperou. K prekladu domurujte murivo a zvislú pripojovaciu škáru medzi prekladom a tehlami vyplňte tepelnoizolačnou murovacou maltou.

Rekapitulácia: Materiál a náradie

Na zhotovenie žalúziového nosného prekladu budete potrebovať univerzálny nosný preklad, maltu na celoplošné tenké škáry, tepelnoizolačnú murovaciu maltu, prepravný žeriav, vodováhu, textilné upínacie popruhy, nanášací valec, plastovú nádobu elektrické miešadlo, nožnice, murársku lyžicu.
